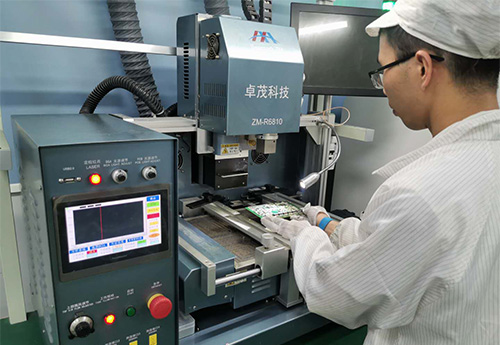

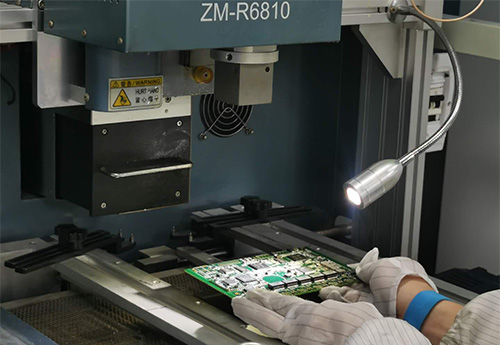

PCBA返修是保障产品可靠性的关键环节，而“PAD坑裂”作为常见缺陷，直接影响焊接质量与产品寿命。1943科技分享BGA拆焊台的温度曲线调控与底部支撑方案设计，从技术原理到实操策略，为行业提供系统性解决方案。
核心痛点：PAD坑裂的成因与影响
PAD坑裂主要源于热应力失配与机械应力集中。在BGA返修过程中，若温度曲线设置不当，焊盘区域易因温度骤变产生热膨胀差异，导致焊盘与基板剥离。例如，无铅焊料回流峰值温度需控制在235-245℃，若超温或升温速率过快，将加剧焊盘热冲击；反之，温度不足则导致焊料润湿不良，形成虚焊或坑裂。此外，大尺寸PCB因热容量大，局部加热易引发变形，进一步加剧焊盘受力不均。
温度曲线：精密调控的“四阶段”逻辑
BGA拆焊台的温度曲线需遵循“预热-活性-回流-冷却”四阶段控制：
- 预热区（60-100℃）：以1-3℃/s速率升温，去除PCB湿气并减少温差，避免“爆米花”效应；
- 活性区（140-170℃）：激活助焊剂，清除焊盘氧化层，时间需40-120秒以确保温度均匀；
- 回流区（峰值235-245℃）：焊料熔融关键阶段，需控制30-60秒内完成浸润，避免金属间化合物过度生长；
- 冷却区（≤4℃/s降温）：防止热冲击导致焊盘开裂，同时确保焊点光亮完整。
温度曲线需结合焊膏特性、PCB厚度及尺寸动态调整。例如，大尺寸单板需延长预热时间至90秒以上，并采用红外/热风混合加热实现温度一致性。
底部支撑：防变形的“隐形护盾”
底部支撑方案通过物理约束减少PCB变形，直接降低PAD坑裂风险：
- 托架与顶针：针对薄型PCB（如≤1.6mm），采用可调节顶针阵列支撑，确保板面平整度≤0.1mm；大尺寸单板则需配置刚性托架，分散热应力至边缘区域；
- 工装设计：定制化支撑工装需匹配BGA焊盘布局，例如在QFN器件周围增设散热槽，避免局部过热引发焊盘剥离；
- 动态补偿：结合温度传感器实时监测PCB形变，通过闭环控制调整支撑压力，实现“加热-支撑”协同优化。
实践策略：从标准到创新的闭环
优化实践需遵循“测温-验证-迭代”流程：
- 测温标定：使用测温板埋入热电偶，采集BGA焊点实际温度，对比焊膏熔点校准曲线；
- 参数验证：在样板上测试不同温度曲线与支撑方案的组合效果，通过X-ray检测焊点空洞率及裂纹情况；
- 标准化作业：建立温度曲线数据库与支撑工装库，针对不同BGA器件制定专属方案，并培训操作人员掌握精准控温与支撑调整技巧。
结语：在PCBA返修中，BGA拆焊台的温度曲线与底部支撑方案是解决PAD坑裂问题的“双引擎”。通过科学调控四阶段温度参数、优化支撑结构设计，可显著提升焊接可靠性，降低返修成本。作为SMT贴片加工厂，我们以技术深耕驱动质量升级，为行业提供可复制的解决方案，助力客户产品赢得市场信赖。
