SMT贴片加工七大常见缺陷与1943科技直通率提升方案

SMT贴片加工的质量直接决定着最终产品的可靠性与性能。作为一家专业的SMT贴片加工厂，1943科技深知提高直通率对企业竞争力的重要性。1943科技将从常见缺陷分析入手，详细介绍我司的提升直通率系统方案。

一、SMT贴片加工七大常见缺陷及解决方案

1. 桥连（短路）

桥连是SMT生产中最常见的缺陷之一，占缺陷比例的28%以上。这种现象表现为相邻焊点或线路被多余锡料连接，形成电气桥接。

产生原因：

• 钢网与PCB间距过大，锡膏印刷过厚
• 元件贴装高度过低，挤压锡膏
• 钢网开孔不佳（过厚/孔过大）
• 回流焊震动过大或不水平

1943科技解决方案：

• 将钢网厚度从0.15mm降至0.12mm，开口宽度改为0.85倍，长度扩大至1.1倍
• 调整PCB与钢网间距至0.2mm-1mm范围内
• 优化回流焊温度曲线，降低峰值温度并缩短液相线以上时间

2. 立碑现象

立碑现象主要发生在片式元器件上，元件一端翘起，脱离焊盘呈站立状态。

产生原因：

• 焊盘设计不对称，两端大小不一产生拉力不均
• 元件贴装位置偏移
• 回流炉内温度分布不均匀
• 铜铂间距过大

1943科技解决方案：

• 采用对称焊盘设计，确保两端焊盘面积差不超过10%
• 控制贴片偏移≤0.1mm
• 调整回流炉温度曲线，降低升温速率，确保均匀加热

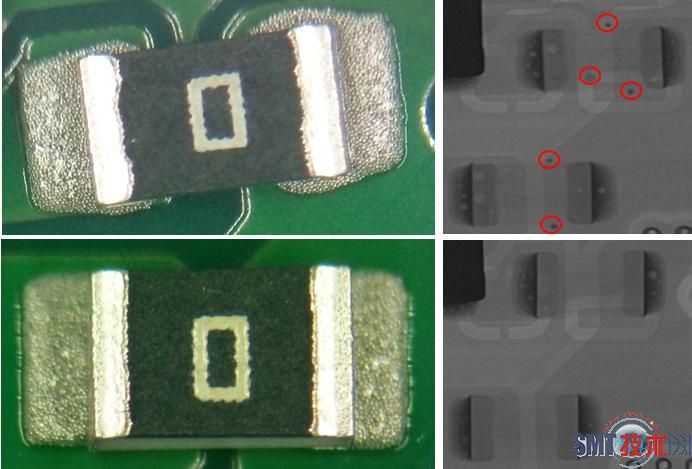

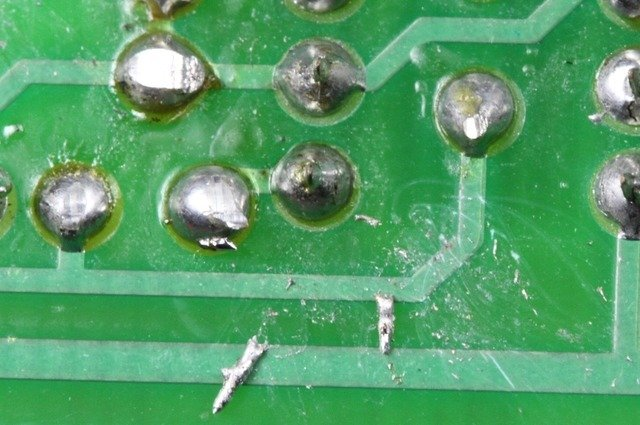

3. 锡珠

锡珠是回流焊中常见缺陷，表现为元件周围出现微小球状锡珠。

产生原因：

• 回流焊预热不足，升温过快（升温斜率>3℃/s）
• 锡膏回温不完全或吸湿
• PCB板中水分过多
• 钢网开孔设计不当

1943科技解决方案：

• 调整温度曲线，在150℃平台保温60-90秒
• 严格管控锡膏回温过程（回温4小时以上）和环境湿度（30%-60%）
• 对PCB进行必要烘烤，去除水分

4. BGA焊接不良

BGA焊接不良包括连锡、假焊（枕头效应）、冷焊、气泡等多种缺陷。

产生原因：

• 锡球或PAD氧化
• 炉内温度不足
• PCB变形
• 锡膏活性较差

1943科技解决方案：

• 采用 X-Ray 检测技术，及时发现枕头效应等隐蔽缺陷
• 优化温度曲线，确保BGA焊点充分共熔
• 严格控制元器件存储环境，防止氧化

5. 元件偏移

元件在焊接后位置相对于设计焊盘发生偏移。

产生原因：

• 锡膏印刷偏移
• 机器贴装坐标偏移
• MARK点误识别
• 回流炉链条抖动

1943科技解决方案：

• 定期校准贴片机和印刷机对位系统
• 检查并更换磨损吸嘴
• 检修回流炉链条，确保稳定运行

6. 空焊/虚焊

元件引脚与PCB焊盘之间未能形成有效焊点连接。

产生原因：

• 锡膏活性较弱
• 钢网开孔不佳
• 元件引脚平整度不佳（翘脚、变形）
• PCB板氧化或含水分

1943科技解决方案：

• 选用活性较强的锡膏
• 开设精确的激光钢网，确保开口面积≥焊盘90%
• 对PCB进行必要烘烤，并严格控制存储环境

7. 冷焊

焊点表面粗糙、无光泽，呈现灰色，焊点强度不可靠。

产生原因：

• 回焊区温度不够或时间不足
• 元件热容量过大
• 锡膏使用过久，助焊剂挥发

1943科技解决方案：

• 确保峰值温度高于焊膏熔点10℃以上
• 每班用测温仪验证炉温曲线
• 定期更换锡膏，避免使用过期材料

二、1943科技直通率提升系统方案

基于对上述常见缺陷的深入分析，1943科技制定了一套系统性的直通率提升方案，确保为客户提供最高质量的SMT贴片加工服务。

1. 全流程工艺控制体系

印刷工艺优化：

• 采用钢网厚度≤0.12mm的激光切割加电抛光工艺
• 控制刮刀压力在5-8N范围内，速度20-40mm/s
• 每5-10片PCB用无尘擦网纸清洁一次钢网

贴装工艺精准控制：

• 建立精准元件数据库，定期校验与更新
• 优化贴装顺序，先贴低元件后贴高元件
• 针对不同元件特性，精准设置贴装压力和真空强度

回流焊工艺精细化：

• 根据产品特性定制温度曲线，确保充分预热和回流
• 控制冷却速率在2-4℃/s范围内，避免焊点裂纹
• 定期检查回流炉链条和加热系统，确保热分布均匀

2. 先进设备与工装投入

1943科技引进了一系列先进设备，为高质量生产提供硬件保障：

• 高精度全自动印刷机，确保锡膏印刷精度
• 多功能贴片机，配备精准压力控制系统
• 十二温区回流焊炉，提供精确温度控制
• AOI、SPI和X-Ray检测设备，实现全方位质量监控

3. 数据驱动的质量管理

实时监控系统：

• 实施SPC过程控制，对关键参数实时监控
• 锡膏检测（SPI）数据反馈至贴片程序，对焊膏不良位点重点监控
• 建立缺陷数据库，定期分析趋势，实施针对性改进

预防性维护体系：

• 制定设备定期维护计划，减少突发故障
• 每周进行钢网张力测试，确保张力值在35N/cm以上
• 建立设备性能追踪系统，预测性更换易损件

三、1943科技的核心优势

通过实施上述系统方案，1943科技在SMT贴片加工领域形成了明显优势：

1. 高直通率：通过系统化工艺控制，我司直通率稳定保持在99%以上，大幅降低客户成本。
2. 快速响应能力：建立完善的数据分析系统，可在10分钟内针对缺陷给出工程变更方案。
3. 全方位质量保障：从DFM分析到最终测试，实现全流程质量控制，确保产品可靠性。
4. 持续改进机制：每周进行工艺评审，不断优化参数，适应新材料和新工艺要求。

结语

在电子制造行业竞争日益激烈的今天，高直通率是SMT贴片加工企业的核心竞争力。1943科技通过系统化的工艺控制和先进的质量管理体系，有效解决了SMT生产中的常见缺陷，为客户提供高质量、高可靠性的贴片加工服务。

我司将继续秉承“零缺陷”质量文化，不断优化工艺流程，提升技术水平，为客户创造更大价值。欢迎广大客户垂询合作，体验1943科技专业高效的SMT贴片加工服务。
