SMT贴片良率低于99%？这5个关键环节必须重点排查！

SMT贴片良率是衡量加工厂综合实力的核心指标之一。良率不仅直接影响产品可靠性与交付周期，更与客户的整体成本和市场竞争力息息相关。行业普遍将99%视为高良率的基准线，一旦良率低于这一阈值，往往意味着生产流程中存在系统性隐患。

作为深圳SMT贴片加工十多年的专业服务商，我们深知：良率问题从来不是单一因素导致的，而是多个环节协同失效的结果。我们将从实战角度出发，分享SMT贴片良率低于99%时最需重点排查的5个关键环节，帮助客户与同行精准定位问题根源，快速提升制程稳定性。

一、锡膏印刷环节：良率的“第一道防线”

锡膏印刷是SMT工艺的起点，也是影响后续贴装与焊接质量的基础。印刷不良（如厚度不均、偏移、拉尖、少锡或多锡）会直接导致元件虚焊、立碑、桥接等缺陷。

重点排查项：

• 钢网开孔设计是否匹配元件封装（尤其0201、0.4mm BGA等微小间距器件）；
• 锡膏粘度、金属含量及保存条件是否符合工艺要求；
• 印刷机刮刀压力、速度、脱模高度等参数是否经过SPI（焊膏检测）验证优化；
• 钢网清洁频率是否足够，是否存在堵孔或残留。

建议：引入SPI在线检测并设定严格管控限值，实现印刷质量闭环反馈。

二、贴片精度与设备状态：微米级误差不容忽视

现代电子产品元器件日益微型化，对贴片机的重复定位精度和视觉识别能力提出极高要求。±0.03mm的贴装偏差在宏观上看似微不足道，但在0201或细间距QFN封装下，足以引发偏移、错位甚至短路。

重点排查项：

• 贴片机校准是否定期执行（包括吸嘴磨损、Z轴高度、视觉系统标定）；
• 元件供料系统（Feeder）是否稳定，是否存在送料卡顿或位置偏移；
• 程序坐标文件（Pick & Place）是否与Gerber文件完全一致；
• 环境温湿度是否控制在设备推荐范围内，避免静电或材料变形干扰。

建议：建立设备点检制度，结合MES系统实时监控贴装CPK值，提前预警异常趋势。

三、回流焊接曲线：热过程决定焊点可靠性

回流焊是将锡膏熔融形成可靠焊点的关键热过程。曲线设置不当（如升温过快、峰值温度不足、冷却速率不合理）会导致冷焊、空洞、元件热损伤或焊盘剥离。

重点排查项：

• 是否针对不同PCB厚度、铜箔分布、元器件密度定制专属回流曲线；
• 热电偶测温点是否覆盖板面高、中、低热区，确保温度均匀性；
• 无铅锡膏（如SAC305）的液相时间（TAL）是否控制在30–60秒合理区间；
• 冷却阶段是否避免骤冷，防止焊点脆化或微裂纹产生。

建议：每批次首件必须进行热电偶实测验证，严禁“一套曲线打天下”。

四、来料质量与存储管理：源头风险不可低估

再先进的设备也无法弥补劣质元器件或PCB带来的先天缺陷。湿敏元件受潮、引脚氧化、PCB焊盘污染或翘曲等问题，都会在SMT过程中集中爆发。

重点排查项：

• 元器件是否按MSL等级规范烘烤与使用；
• PCB是否在有效期内使用，表面是否清洁、无氧化、无阻焊层异常；
• BOM与实物是否100%匹配，是否存在错料、混料风险；
• 仓库温湿度及ESD防护是否达标，物料是否先进先出（FIFO）。

建议：建立严格的IQC来料检验流程，对关键器件实施批次追溯机制。

五、检测与反馈机制：闭环改善才是良率提升的关键

良率低不可怕，可怕的是问题重复发生却无有效分析与改进。缺乏系统化的检测手段和数据驱动的改善机制，会导致“救火式生产”陷入恶性循环。

重点排查项：

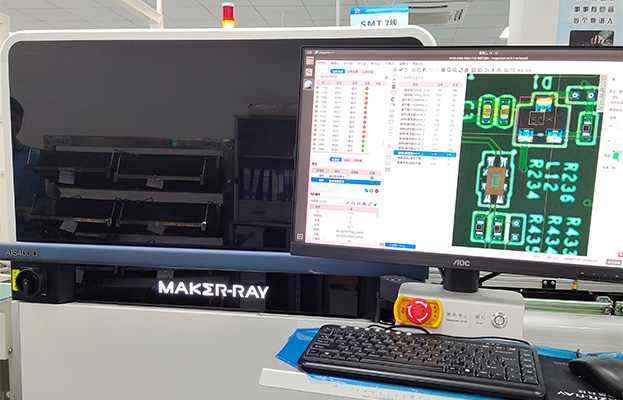

• 是否部署AOI（自动光学检测）+ X-Ray（针对BGA、QFN等隐藏焊点）双重检测；
• 不良品是否分类统计（如错件、漏件、偏移、桥接等），并关联到具体工位或参数；
• 是否建立8D或PDCA改善流程，推动根本原因分析与措施落地；
• 工程、工艺、生产团队是否定期召开良率复盘会议。

建议：利用AI视觉系统实现缺陷自动归类，结合SPC工具监控过程稳定性。

结语：良率是系统工程，细节决定成败

SMT贴片良率低于99%，绝非偶然。它往往是设备、材料、工艺、人员、管理五大要素中一个或多个环节出现偏差的综合体现。唯有通过全流程精细化管控 + 数据驱动持续优化，才能真正实现高良率、高可靠、高效率的制造目标。

在深圳，我们始终坚持以±0.03mm贴装精度、≥99.7%量产良率、全流程可追溯体系为标准，为智能硬件、通信、医疗、工业控制等领域客户提供值得信赖的SMT贴片加工服务。无论您处于研发打样阶段，还是即将进入量产爬坡期，我们都愿以专业能力助您攻克良率瓶颈，加速产品上市。
